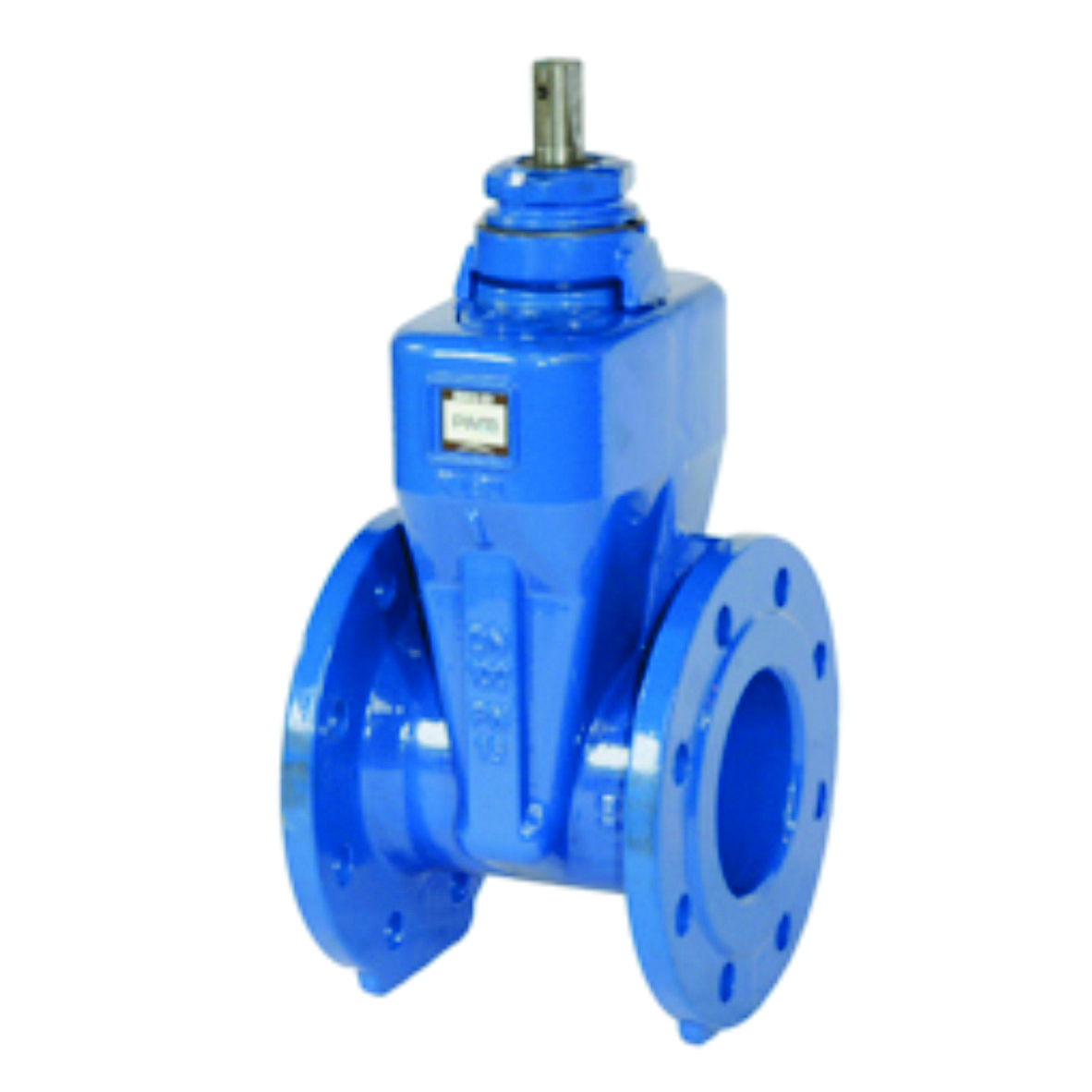

Válvula de Gaveta Euro 23 c/ Cabeçote DN100mm PN10

A Válvula de Gaveta Euro 23 com Cunha Revestida de Borracha,  tem padrão construtivo conforme norma NBR 14968/2003.

Composta de cunha maciça em ferro fundido dúctil,conforme norma NBR 6916, CL 42012 e revestida integralmente com elastômero EPDM atóxico.

Tampa em ferro fundido dúctil, conforme norma NBR 6916, CL 42012, classe de pressão PN 10, com revestimento interno e externo em epóxi pó depositado eletrostaticamente com espessura mínima de 250 micra, padrão RAL 5005. Passagem plena.

Junta corpo chapéu confeccionada em EPDM.

Haste de manobra inteiriça tipo não ascendente confeccionada em aço inox, conforme norma ASTM A-276 tipo420, sem rebaixos para alojamento de anéis de vedação.

Porca de manobra independente da cunha,removível confeccionada em latão com no máximo 5% de chumbo.

Vedação da haste com 2 anéis toroidais (o´rings).

Fixação da tampa ao corpo sem parafusos, com vedação por efeito autoclave.

Pressão máxima de serviço até 12 kgf/cm², face a face de acordo com a norma ISO 5752 série 14,flanges com furação de acordo com a norma NBR 7675.

Acionamento através de cabeçote de ferro fundido dúctil, volante, cabeçote de ferro fundido dúctil + redutor, volante + redutor.Cilindro pneumático, hidráulico, atuador elétrico e acessórios by-pass, sob consulta.

Para maiores informações consultar catálogos e fichas técnicas dos fabricantes em Downloads.
